熱壓和熱變形NdFeB磁體幾乎是與燒結NdFeB磁體同時研究和開發(fā)成功的。1985年美國通用汽車公司（GM）研究中心報道，利用熱壓技術在700℃氬氣環(huán)境下對快淬NdFeB磁粉進行壓制，可得到實密度的各向同性磁體，后來被稱為MQ-Ⅱ磁體；如果再將各向同性實密度磁體進行熱變形加工，即在700℃以上將MQ-Ⅱ磁體熱鐓到原高度的50%以下，就可以在鐓壓方向使易磁化軸達到75%以上的取向度，制成實密度各向異性熱變形磁體，這三種磁體被稱為MQ-Ⅲ。

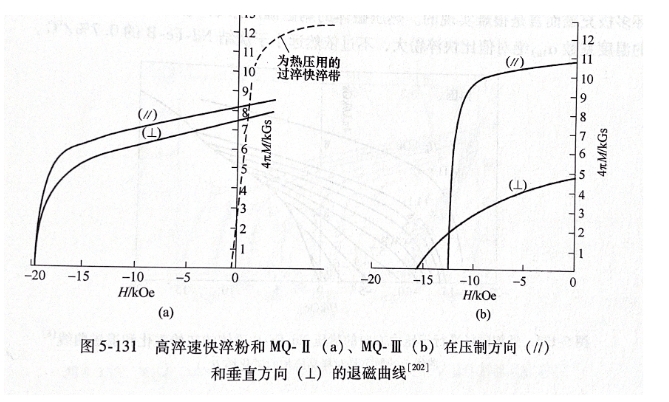

下圖展示了高淬速（過淬）Nd0.13(Fe0.95B0.05)0.87快淬粉、MQ-Ⅱ磁體、MQ-Ⅲ磁體的退磁曲線，其中壓制方向（∥）和垂直于壓制方向（⊥）所測得的曲線之間的差異，可以反映出磁體的取向程度，顯然MQ-Ⅱ在兩個方向測量的差異不大，但依然有一些取向，而MQ-Ⅲ顯示出強烈的取向特征，壓制方向（∥）的退磁曲線已很接近燒結釹鐵硼磁體的方形，而垂直于壓制方向（⊥）保持較大剩磁表明了取向不充分的狀況。

由于熱壓和熱變形溫度不算高，作用時間也不長，快淬NdFeB磁粉的細晶粒（納米或亞微米）結構基本得以保持，因此MQ-Ⅱ和MQ-Ⅲ磁體仍具有很高的HcJ，特別是MQ-Ⅱ的HcJ只比原粉低1~2kOe。之后很長一段時間，GM公司都在生產MQ-Ⅱ和MQ-Ⅲ磁體，直到21世紀初，他們將快淬釹鐵硼磁粉的生產轉到天津，MQ-Ⅱ和MQ-Ⅲ磁體生產線移到墨西哥后不久即停產。

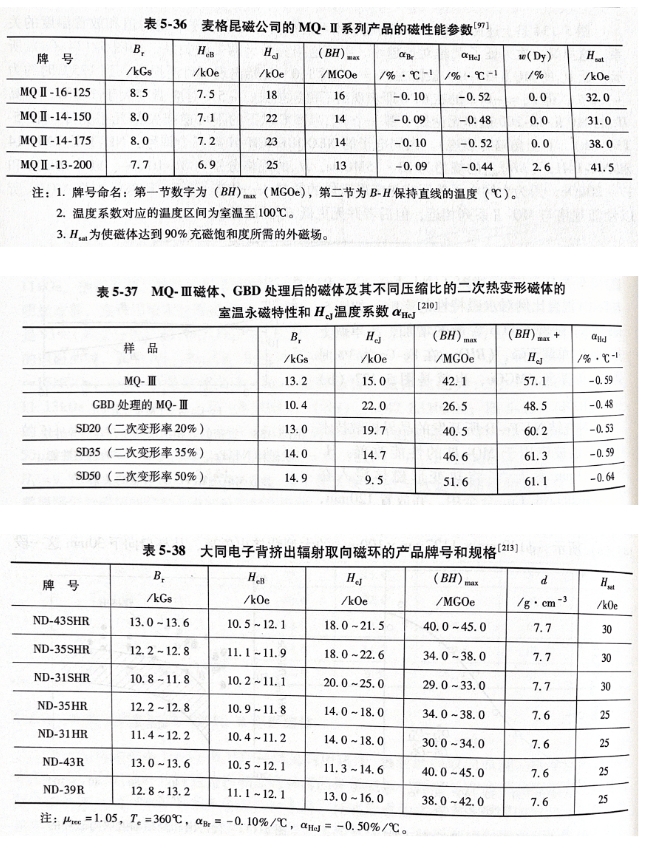

在熱壓和熱變形技術的研究開發(fā)過程中，日本大同制鋼所屬的大同電子與GM所屬的麥格昆磁公司（MQI）保持著密切合作關系，這種關系并沒有因為MQI幾次易主而改變，他們在1991年將自主品牌的NEOQUENCH-H和NEOQUENCH-D產品推向市場，分別對應MQ-Ⅱ和MQ-Ⅲ，至今仍在大批量生產，1992年又將熱壓-背擠出方式生產的輻射取向磁環(huán)市場化，商品名為NEOQUENCH-RD，這是精密永磁電機非常需要的關鍵零部件，具有廣闊的發(fā)展前景。
